O armazenamento industrial de gelo exige equilibrar a qualidade do gelo recebido, o tempo de permanência e a mecânica de descarga. Embora o armazenamento de longo prazo exija refrigeração abaixo de zero, simplesmente reduzir a temperatura ambiente não impedirá a formação de aglomerados ou pontes. Um sistema confiável combina um ponto de ajuste térmico preciso com desempenho de descarga verificado sob cargas máximas da planta.
Qual Temperatura Deve Ter o Gelo Industrial Durante o Armazenamento?
A temperatura-alvo para o armazenamento industrial de gelo é determinada pela duração do armazenamento e pela rotatividade do estoque, e não por um único valor universal. As normas de engenharia distinguem entre amortecimento processual de curto prazo e preservação refrigerada prolongada:
- Rotatividade Diária:A ASHRAE observa que silos bem isolados, operando em condições ambientais moderadas, conseguem armazenar gelo com rotatividade diária sem refrigeração mecânica.
- Armazenamento Prolongado:Exige refrigeração dedicada abaixo de zero para evitar derretimento gradual e fusão.
- Referências Setoriais (Manual WFLO):
- Gelo em Bloco:Aprox.−3,9 °C(reduzido para−9,4 °Cpara pilhas verticais altas, a fim de resistir à compressão basal).
- Gelo Embalado: −12,2 °C a −3,9 °C.

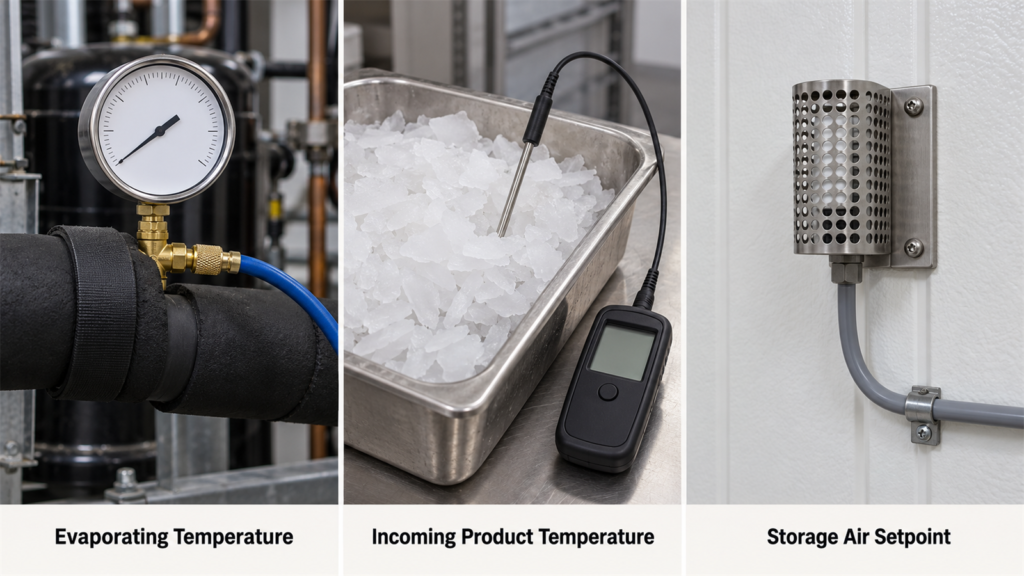

Ao especificar máquinas de gelo industriaise recintos de armazenamento, distinga claramente entretemperatura de evaporação, temperatura do produto recebido, eponto de ajuste da temperatura do ar no armazenamento. Nunca copie diretamente a temperatura de sucção do evaporador da máquina de gelo no projeto da câmara fria.
Requisitos de Armazenamento de Gelo por Tipo de Gelo

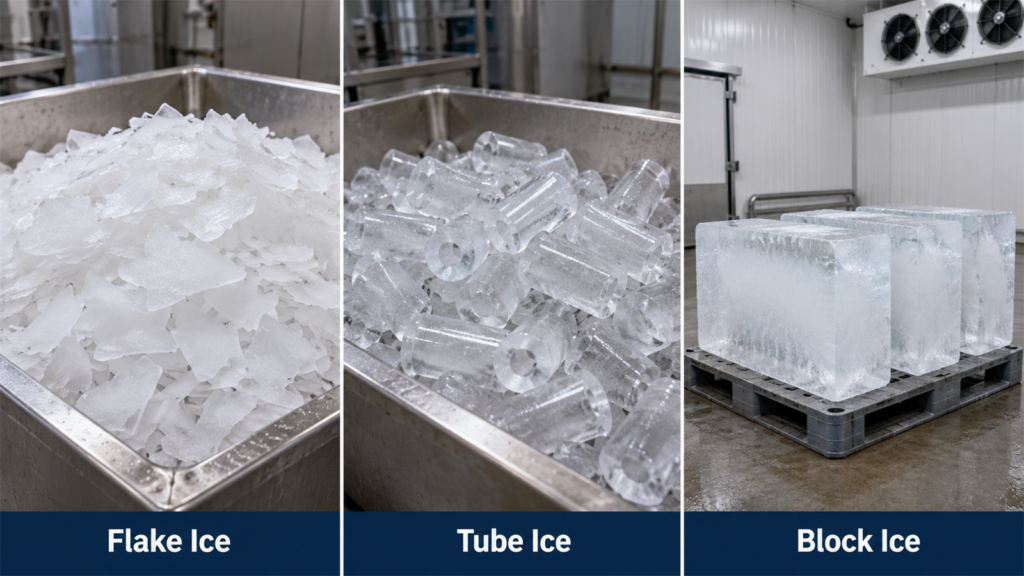

Diferentes geometrias de gelo comportam-se de forma distinta durante o armazenamento. Os pontos de ajuste térmico, o controle de umidade e os mecanismos de descarga devem corresponder à morfologia específica, à área de superfície e à umidade de entrada do gelo manipulado.
Gelo em Flocos

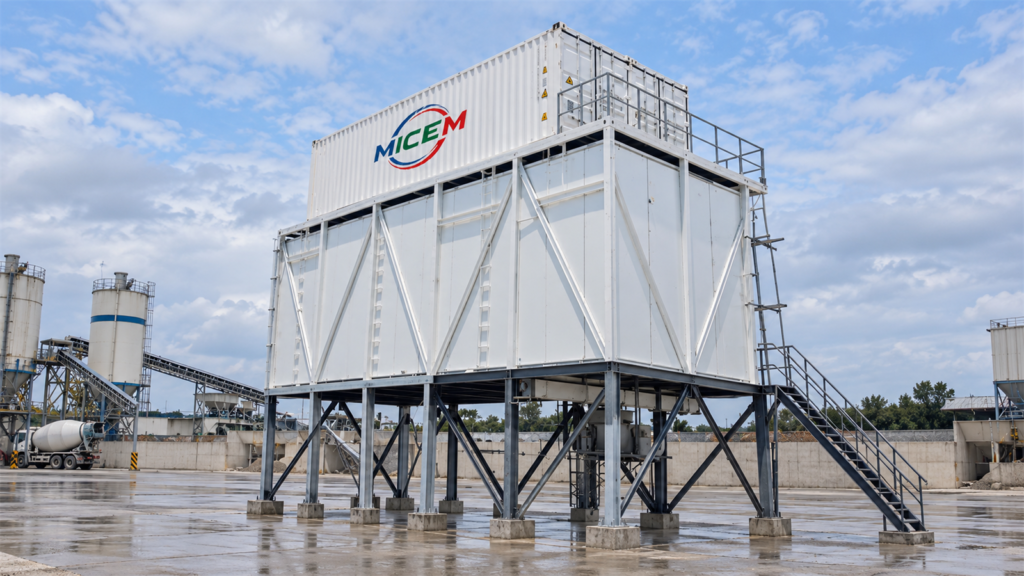

Colhido seco e sub-resfriado (−5 °C a −7 °C), o gelo em flocos oferece uma margem inicial contra derretimento. Contudo, sua alta área específica de superfície torna-o propenso à rápida absorção de calor e à fusão por pressão. Ao avaliar a seleção de gelo em flocos, considere a agitação do silo e a recuperação automatizada com rastelos, para que os flocos permaneçam fluindo livremente durante a dosagem, em vez de se fundirem em um bloco sólido durante períodos estáticos de armazenamento.
Gelo em Tubos
Colhido por descongelamento com gás quente, o gelo em tubos é descarregado com uma película superficial de umidade. Conforme orientação da WFLO, a desidratação mecânica ou o condicionamento superficial são essenciais antes do armazenamento abaixo de zero; a água superficial não condicionada congela, unindo os cilindros entre si ao contato. Ao consultar uma comparação entre tipos de gelo, especifique se os tubos entram no armazenamento soltos, condicionados ou pré-embalados.
Gelo em Bloco
Blocos inteiros possuem área superficial mínima e derretem lentamente, mas pilhas altas geram pressão basal severa que funde os pontos de contato. O gelo em blocos triturados comporta-se como gelo fragmentado, exigindo manuseio totalmente distinto. Ao expandir o estoque, priorize a estabilidade da pilha, a liberação dos corredores e o acesso para agarre, em vez de definir temperaturas mais baixas.
Quais fatores afetam as condições de armazenamento industrial de gelo?
Selecionar um ponto de ajuste (setpoint) para o ambiente é apenas o ponto de partida; manter um armazenamento estável exige o controle das forças térmicas, estruturais e mecânicas dinâmicas que atuam sobre o gelo durante as operações diárias.
Duração do armazenamento
Dimensione a capacidade básica de armazenamento com base no período de retenção mais longo — incluindo fins de semana e paradas não planejadas — em vez do fluxo médio diário. Um planejamento eficaz de capacidade de geloincorpora extração mecânica por ordem de entrada e saída (FIFO); caso contrário, novas produções formarão canais sobre uma base cada vez mais compactada e irrecuperável.
Temperatura e umidade do gelo recebido
Os evaporadores de armazenamento mantêm a temperatura ambiente; não são túneis de congelamento rápido (blast freezers). Gelo úmido introduz uma carga elevada de calor latente nas serpentinas. Verifique a temperatura do produto e a umidade visível na superfície na entrada do silo, em vez de confiar nas classificações nominais da máquina, e considere as variações de umidade na colheita ao projetar o silo.
Carga térmica

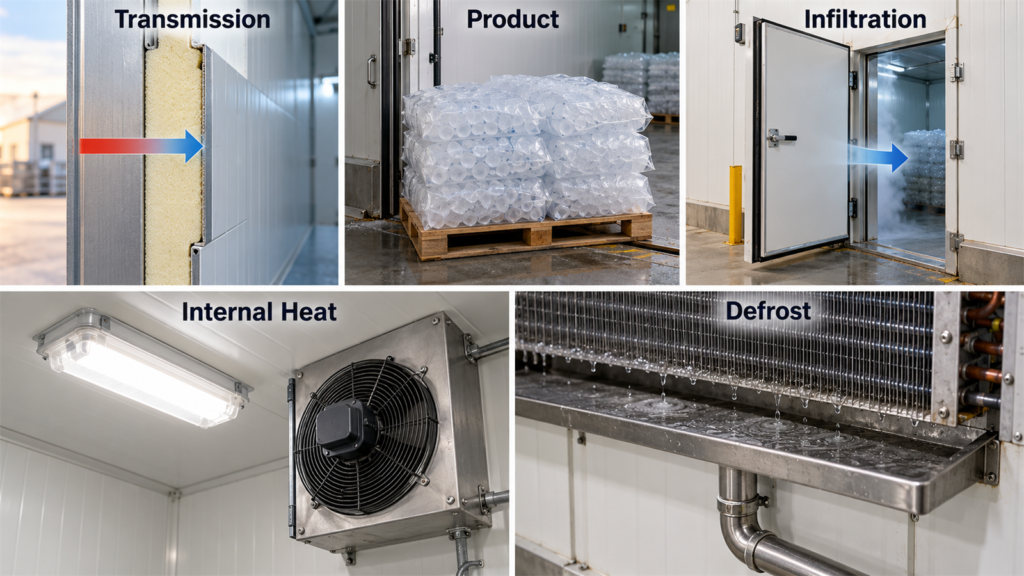

A ASHRAE divide a carga de refrigeração em armazenamento refrigerado em cinco componentes: transmissão pela envoltória, calor sensível/latente do produto, infiltração de ar, calor interno (motores, iluminação) e calor de degelo. Compense cargas térmicas mais altas no verão com capacidade de refrigeração e vazão de ar adequadas — não reduzindo arbitrariamente o ponto de ajuste do termostato.
Profundidade da pilha de gelo
A ASHRAE confirma que pressão contínua e tempo aceleram a fusão do gelo fragmentado. Pilhas profundas causam compactação severa na parte inferior. Limite a profundidade da pilha aos limites de torque de desprendimento do seu sistema de descarga por parafuso ou rastelo após um repouso de 48 horas.
Por que o gelo derrete ou aglomera durante o armazenamento?
Derretimento e aglomeração representam modos distintos de falha termodinâmica dentro de um sistema de armazenamento. Diagnosticar o problema exige isolar a infiltração térmica da compactação mecânica e da umidade superficial do gelo recebido.
Derretimento por ganho de calor
Uma leitura do controlador de −6 °C não garante um clima uniforme no silo. O derretimento normalmente indica brechas térmicas localizadas: penetrações não vedadas de transportadores, juntas de porta desgastadas ou zonas de fluxo de ar estagnado. Mapeie o escoamento visível em relação ao tráfego por turnos e aos registros de abertura de portas antes de ajustar o ponto de ajuste da temperatura.
Aglomeração por ressolidificação e compactação

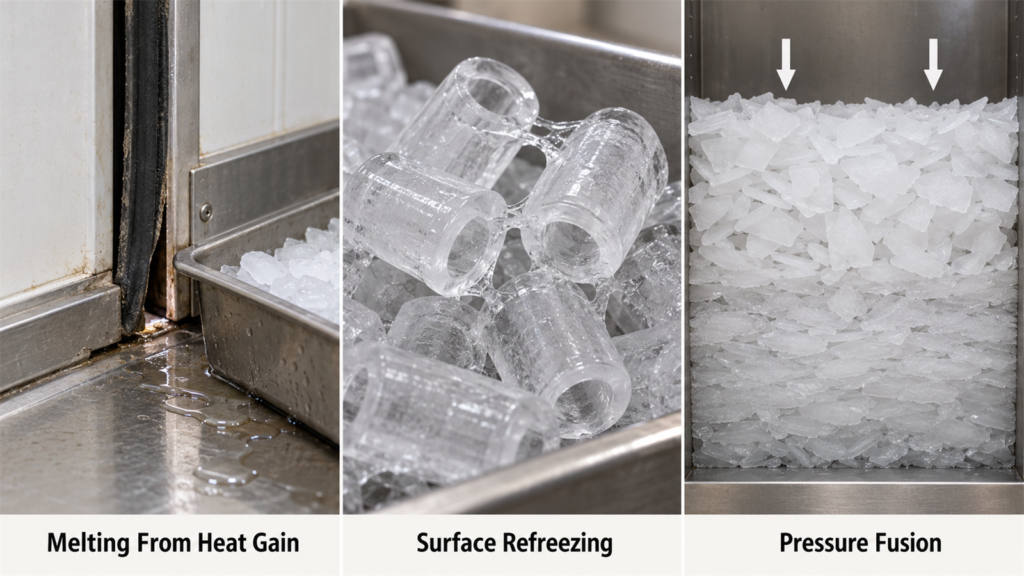

A aglomeração resulta de dois mecanismos distintos:
- Recongelamento superficial:A ASHRAE alerta explicitamente que a introdução de gelo úmido em um ambiente abaixo de zero grau Celsius faz com que a água superficial congele, unindo peças adjacentes em uma massa sólida. A redução da temperatura ambiente agrava esse problema.
- Fusão por pressão:O peso estático contínuo faz com que os pontos de contato entre partículas se soldem uns aos outros.
Diagnostique se os entupimentos ocorrem na garganta de descarga (problema de umidade) ou profundamente na pilha (problema de compactação) antes de modificar os pontos de ajuste térmicos.
Como controlar as condições de armazenamento de gelo?
O controle climático confiável vai além do simples ajuste de um termostato de parede; exige uma estratégia integrada que una a gestão do sistema de refrigeração, a integridade da envoltória do edifício e a mecânica automatizada da descarga.
Monitoramento de Temperatura

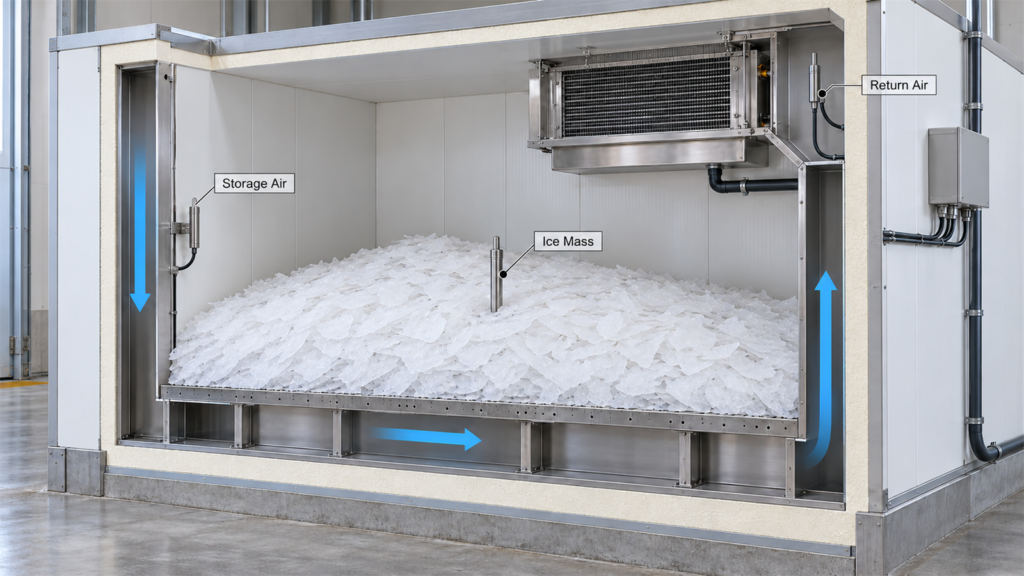

Monitore separadamente o ar no ambiente de armazenamento, o ar de retorno e a massa de gelo. Posicione sondas calibradas ao longo do perímetro, próximas às calhas de carregamento e no duto de retorno. Correlacione os dados de temperatura com os registros SCADA dos sensores de portas e dos ciclos de degelo para distinguir picos operacionais normais de falhas do sistema.
Controle da entrada de calor:
Mantenha a integridade da envoltória: inspecione os travamentos tipo came dos painéis, as juntas de expansão do piso e as passagens de tubulações. Instale portas automáticas de alta velocidade ou cortinas de ar interligadas aos transportadores de descarga para evitar a infiltração de umidade ambiente durante atrasos no processamento.
Gestão do fluxo de ar e do degelo:
Distribua uniformemente o fluxo de ar ao redor do perímetro utilizando paredes com camisa ou falsos plenums, sem direcioná-lo diretamente à pilha de gelo. Conforme orientação da ASHRAE, os ciclos de degelo introduzem picos temporários de calor e umidade. Finalize o degelo com base na temperatura ou pressão do serpentinho, garanta que as bandejas de drenagem escoem todo o condensado antes da reinicialização dos ventiladores e verifique a rápida redução da temperatura.
Rotação de estoque:

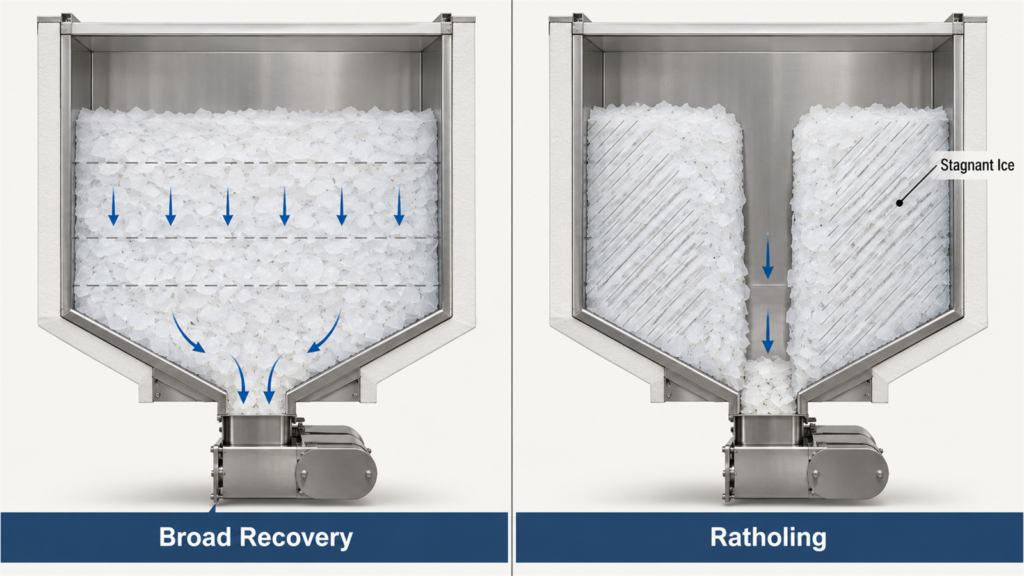

Adote obrigatoriamente a rotação mecânica FIFO (primeiro a entrar, primeiro a sair). Em silos altos, o gelo frequentemente forma “funis” — descarregando-se apenas pelo núcleo central, enquanto anéis externos ficam estagnados e se compactam ao longo do tempo. Calibre as escovas raspadoras e programe descargas periódicas completas do silo para eliminar zonas mortas residuais.
Gestão da pilha de gelo e da descarga:
Interligue os fabricantes de gelo às linhas de manuseio downstream por meio de sensores de nível alto, para interromper a produção antes que o excesso de enchimento impeça os acionamentos mecânicos. Para instalações com layouts complexos, descarga em múltiplos pontos ou transporte pneumático, consulte engenheiros de projetopara validar a geometria do silo e o torque dos acionamentos frente ao fluxo dinâmico do gelo.

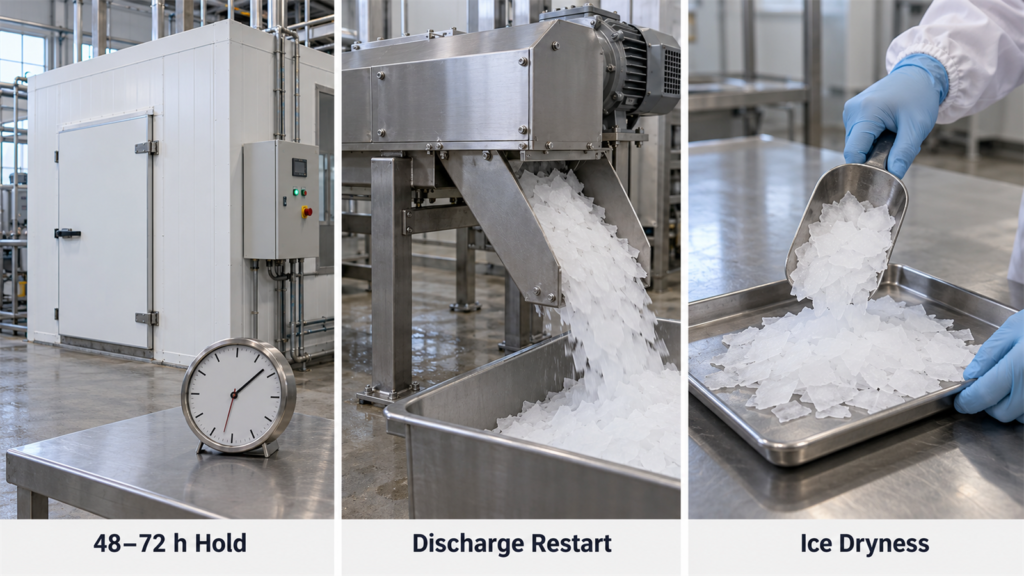

Regra de comissionamento:Sempre teste a reinicialização da descarga após o tempo máximo planejado de espera (48–72 horas). Testar apenas com gelo recém-produzido não revelará os limites de torque de desprendimento.
Verificações de desempenho operacional:
Valide o desempenho durante a comissionamento sob condições críticas: temperaturas ambientes máximas no auge do verão, duração máxima de armazenamento e capacidade nominal de descarga. Meça os tempos de recuperação do degelo, a secura do gelo e a confiabilidade da descarga. Trate aglomerações ou fusões repetidas como problemas mecânicos ou de umidade em primeiro lugar, ajustando os pontos de ajuste de temperatura apenas como último recurso.
Lista de Verificação de Implementação
Utilize esta lista de verificação de engenharia para especificar, verificar e comissionar sistemas industriais de armazenamento de gelo antes da entrega comercial:
- Defina a função de armazenamento:Formato do gelo, umidade de entrada, horas máximas de armazenamento, tonelagem de reserva e taxa de descarga.
- Especificações separadas de temperatura:Documente claramente as temperaturas do ar de armazenamento, do produto e da sucção do evaporador.
- Verifique a movimentação mecânica:Confirme o fluxo FIFO, os limites de profundidade da pilha, o torque de desengate do acionamento e os dispositivos de intertravamento para silos cheios.
- Comissionamento sob condição de retenção estática:Valide a recuperação da descarga após um período de repouso de 48–72 horas sob carga térmica total.
